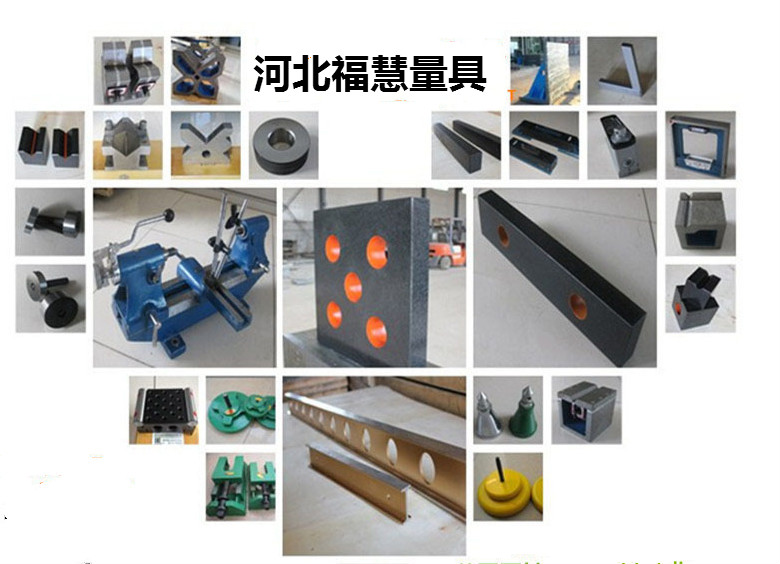

相關產品
鑄鐵檢驗平板適用于各種檢驗工作，精密測量用的基準平面;檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。專用于涂色法的鑄鐵檢驗平板工作面需刮研;其他用途的檢驗平板(檢驗平臺)工作面需刮、磨或研;鑄鐵檢驗平板是以涂色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用。
鑄鐵檢驗平板表面質量檢驗:
用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
鑄鐵檢驗平板別稱:
鑄鐵檢驗平板又稱為:檢驗平臺、精密檢驗平板、鑄鐵精密檢驗平板、鑄鐵檢驗平臺、檢驗平板。
鑄鐵檢驗平板精度:
鑄鐵檢驗平板按 家標準計量檢定規程執行，分別為0，1，2，3級四個級別。鐵檢驗平板
鑄鐵檢驗平板材料:
鑄鐵檢驗平板由高強度鑄鐵HT200-HT300制造，工作面硬度:HB170-240
鑄鐵檢驗平板規格(長×寬) | 精度等級 | |||
0級 | 1級 | 2級 | 3級 | |
平面度公差 | ||||
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | 20 | 40 | 97 | |
1000×1200 | 20.5 | 41 | 103 | |
1000×1500 | 22 | 45 | 112 | |
1000×2000 | 26 | 52 | 130 | |
1500×2000 | 28 | 56 | 140 | |
1500×3000 | 70 | 174 | ||
2000×3000 | 74 | 184 | ||
2000×4000 | 88 | 219 | ||
